★ Behringer B-5

ベリンガーの小型ペンシルコンデンサマイク。M-Audio Pulsarに似てますが大きさはPulsarより一回り小さくなっています。これもちゃんとしたB-1と同じく外部バイアス型のコンデンサマイクです。回路はB-1と同じくバランス出力ではなく方chがGNDに落ちているタイプですがこの大きさの中にバイアス用昇圧回路も入っています。回路はB-1よりは単純ですが無駄の無い実用的な設計になっています。古いタイプなのでしょう、パーツはすべてスルーホールで表面実装ではありませんがキャパシタは中国製セラミックが目立ちます。最近の製造なら表面実装品が多数占めると思います。

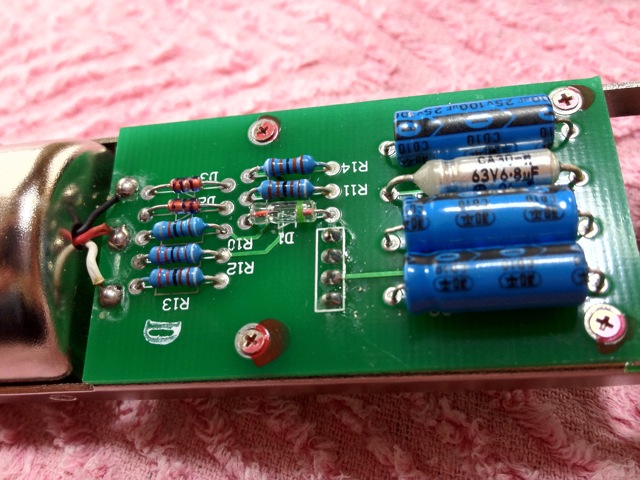

このマイク、入手時に変な低音のノイズが出ていまして、修理も兼ねて電源回りと初段カップリングのキャパシタを先ず交換。。。しかし変わらず。しょうがないのでほぼ全部のキャパシタとFETの負荷抵抗を交換してみたところ直ったぽいです。キャパシタはニッセイのMMTシリーズが丁度使えました。初段にはスチコンを入れてあります。

その改造中面白いことがあって、B-5はマイクカプセルのバイアス電圧にマイナスがかかっている。普通プラスのはずなので、どうも昇圧回路のダイオードの向きが逆みたい？なので交換してプラスに替えてみたらなんと出力信号の位相が逆になってしまった！　発見でした。おそらく実装上の理由で電圧を反転させて正相信号出力をXLRピンに取り出していたのでしょう。キャパシタもほぼ全交換したので解像度など大部良くなった様です。

★ Behringer B-1

オークションで中古のBehringer B1を入手。分解してみました。それなりに評判の良いマイクです。実際パーツ類もWimaのフィルムコンを中心に使われており安セラミックだらけの中国製品とは違います。録音してみた処ノイズも少なく確かに評判通り中々良いものです。

構造はマイクカプセルに昇圧バイアス電圧をかけてFETで受けるタイプですが本当のバランスアウトではない、３番端子をグランドに落としているタイプです。ロシアのOktava MK012でも使われている回路で簡便ですがで音は良いです。Oktavaよりトランジスタの数が多いのはカスケード接続にしている様です。よく考えられた質の良い回路で確かな製品と言えます。

あまり手を加えるところもなさそう。。。やろうとするとキャパシタを全部グレードの高いフィルムにするとか抵抗をオーディオグレードに交換とかFET/TRの特性を全部揃えて交換するとか中々大変そう。なので今回は電源／出力信号系の電解コンデンサをオーディオ用ニチコンFGに交換、一個だけ信号系の抵抗をオーディオ用REYシリーズに交換と最低限にしました。電解コンデンサのエージングには時間がかかるのですが音のヌケは良くなっている様です。

★ M-Audio NOVA 改造 - 2

M-Audio NOVA 分解して基板をよく見ると実装されてない部品・パターンがあります。余っている基板の入出力端子も何本もあり、何か回路かまたはオプションが付く様です。おそらく減衰パッドやローカットフィルタの為のパターンだと考えられます。M-Audioには良く似たトランス式レコーディングマイクが何種類か出ていますから基板は兼用しているかもしれません。

さてNovaの回路では信号系のカップリングが３カ所ありまして マイクカプセル-[フィルム1000p]->初段FET,初段FET-[電解 4.7μ]->エミッタフォロア,エミッタフォロア-[電解 10μ]->出力トランス　となります。初段FETのゲインは20倍くらい。元の回路に沿って同容量の電解コンを入換えてみて試してみたところゲインは上がりヌケは良くなりました。しかし高域が物足りない感じがしたので初段FET->エミッタフォロアのカップリングにフィルムコンデンサ ECQV2.2μFを使ってみた。高域がハッキリした感じはあるのですが、何か音域によって音がイタい。。。特にテナー、オクターブ上のA,Bb,B辺りが痛い。

音が痛いのは何処かで歪みが発生しているものと考えて最初にカプセル->FETの処をスチロールコンデンサに取り替え。少し改善された様だけれれどまだ少し痛い感じする。２カ所のカップリングのコンデンサを容量・種類を電解,OS,タンタル,フィルム等取り替えてテストしてみました。とりあえず落ち着いたのが写真2の組み合わせ。見えないですが初段OSコンの裏側に0.1μFのフィルムコンニッセイMMTとトランスカップリング電解の裏側に6800pのスチコンが入っています。OS-CONはカップリングには使えないが通説・メーカ指定になってますがこれはハンダの熱で漏れ電流が増加易くてDCで修復が出来ないので使えないという特性が理由です。しかしコンデンサマイクの信号系は回路の性格上常にDC10V程度がかかっています。アンプ等オーディオ回路に自作でOS-CON利用例はあるので使えるものと考えています。

OS-CONの利用で音的にはナチュラルですっきりしたものになったと思いますが高域の物足りなさがありそれを補完するためにフィルムコン等を入れてましたが、コンデンサ一個で音が大幅に変わるのでカップリングが３カ所は調整がだいぶ面倒です。初段FETまでのカップリングとトランスへのカップリングは仕方ないとして２段目のカップリングは外せないか？と考えたのですがこれはイケそうです。実際AKGの製品にはこの位置のカップリング無しの回路例が見つかったので参考にして次は回路を見直しして行く事にします。

★ SEIDE PC-Me コンデンサマイク

安価な割りに評判良いらしいレコーディング用コンデンサマイク。このメーカーちょとナゾですが日本だけしか販売してないらしいメーカー。コンデンサマイクのシリーズは他にもいろいろあり真空管タイプやNeuman U87に音が近いとかいう製品もある様です。ワイヤレスマイク等も出しています。

PC-Meはカタログにあえてピュアコンデンサマイクと銘打っているエレクトレットではない本当のコンデンサマイクですね。ストリートプライス12000円前後なのでRODE-NT1Aあたりと同じマーケット狙いかと思います。この型番の製品は色違いがいろいろありますが最近出たブラックバージョンです。某楽天のマーケットで箱汚れアウトレットで出ていたので結構安価に入手できました。

。。。で録音してみました。Behringer-C1等とも比べてみた。何か音がギンギンしています。。。音が悪いわけでないのだが。。。

まあどうせ手を加えるし、ローカットスイッチが内蔵で中を開けないといけない仕様なので見てみた。。。基板は２枚で、一枚はコンデンサマイクカプセルのバイアス用と電源回りの回路。もう一枚が信号系の基板。部品は質の良い物を使っています。ちゃんとフィルムコンですね。見たところ Panasonicの ECQVまたはECQBあたりに見えます。基板には定数0.22μFと0.01μFが指定されていてHPFをONにすると0.01μFだけが生きて100Hzくらいをカットオフする仕組み。

で、よくよく見てビックリ。基板上に定数が書かれているのに、何故か違う値のコンデンサが。それも信号系のHPFのカップリングに! 　実装されているのは0.01μFと 0.068μFのコンデンサでした。この値ではカットオフ周波数が66Hz位になってしまい特性はダイナミックマイクと変わりません。高域は伸びているのでキンキンな音になってしまいます。丁寧に実装してあるのになんといういいかげんな。

たまたまこの製品だけなのだろうか？と思い検索をかけて見た処、 紹介記事があった 同じだ。この新色の機種丸ごと定数間違っているのじゃないのかぁ？？ 別な色の機種写真はこれ イシバシ楽器 コンデンサが違いますね。大きさからこれはセラコンとフィルムの組み合わせの様ですがこちらが正しいのでしょう。PC-Me ブラックは明らかに間違った部品が使われています。前回分解した オーディオ用テクニカ AT4033/SE もすごいけれどこの業界はすごい事になっているのかな。。。。SEIDE PC-Me

★ M-Audio Nova

M-Audioから発売されているレコーディング用コンデンサマイク。指向性は単一のみ。シンプルなマイクで価格的にはローエンドですがそれなり評判良い様です。オークションで入手。改造中ですが改造前レポートその１です。

改造前の写真です。ベーシックなトランスカップリングのエレクトレットではないPureCondensor Micです。昇圧回路はなくファンタム電源から直にカプセルにバイアスをかける方式。2004年〜発売　(Recording HacksではTranformerLessとなっている。ストリートプライスもだいぶ安価なので現行製品は変わっている可能性あります)

初段FETが2SK30A-Y、主に表面実装ですが電解コンデンサはディスクリート。セラミックコンデンサがちょと。ポイントになるコンデンサ類は大きい黄色のはマイクカプセルのバイアス用です。信号系のコンデンサは全部電解。電解コンデンサはHの印のある中国HUAYUというメーカだそうです。マイクカプセルと初段FETのカップリングはセラミックではなく何かフィルムコンデンサです。

改造前の録音してみた処では音域はフラットでテナーの録音には中々良いです。ただディティールで音が濁る感じがあるので手を加えればもっと良くなるでしょう。とりあえず電解類とFETを2SK170に交換してみた。残念ながらFETはバイアスが合わない様でかえって歪みぽくなってしまったので再度K30ATMに戻しました。バイアス抵抗が表面実装なので交換出来ないのです。。。電解を交換するだけでゲインが上がり解像度も上がった様です。もう少し手を加えると良さそうなので現在改造中。

★ AT4033/SE

オークションでジャンク品として落札。振るとノイズが出るとの事。実際に確かめてみたところゴツゴツという雑音が出ます。出処はマイクカプセルみたいな感じなので分解して見てみた。

AT4033/SE Special Editionだそうで2001年製造ですか。表面実装かと思ったら全部ディスクリートでした。マイクカプセルはエレクトレットタイプ。その割に結構複雑な回路ですがセラミックコンデンサは殆ど使わずコンデンサ類はフィルムとタンタルで占められています。かなり密度が濃いですが丁寧にディスクリートで作られています。改造の余地はあまりなさそう。

問題はマイクを下に向けるとゴツとノイズが出る。ちょと突っつくと治まったりしばらくするとゴリゴリ鳴り出したりよく分かりません。よく見るとカプセルのホルダ部分の金属が接着剤で固められていたり配線がテープ巻きされていたり何か汚いです。またグランド線に触れるとノイズがひどくなるので何か関連があるかと接着剤をはがしてみると、なんとホルダのリングが切れています。切れてしまったので接着剤で固めてあったのでした。これが原因でマイクカプセルのグランドが接触不良を起こしてノイズを出していたのでした。いくらなんでもひど過ぎ。10周年のSpecial Editionがこれではな。。。。後から誰かがいじってこうなったのか？とも思われますがこれは見た処製造過程でやられていると考えられます。

ホルダーのリングを作って締め直しするのが良いのですがとりあえずグランドを直接カプセル外枠にハンダ付けする様にした処ノイズは無くなりました。確かに音は良いです。エレクトレットのマイクですが十分スタジオクオリティと言えるのかと思います。スモールダイヤフラムの為か僅かにディティールに欠ける感はありますがおそらく良いマイクプリなどと通せばもっと良い音になるのでしょう。

★ Behringer C1

激安コンデンサマイク Behringer C1です　売価 4000円前後　アマゾンから購入しました。価格の割りに音が良いと評判のマイクです。

ラージダイアフラムと銘打ってますが実際は16mm と思いますエレクトレットコンデンサマイクユニット を使っています。スモールダイアフラムですね。これがユニットだそうです。 Transound 160A

回路は写真の通り、カプセルからキャパシタを経て初段FETへ、その後PNP表面実装バイポーラトランジスタBC856Bへ入り正逆相の信号を取り出し同じくBC856B２個でバランス出力のバッファリングを行っています。パーツは見ての通りBOX型フィルムを４個カップリングとバイアス回路に使っています。回路的には基本的ですが非常にコンパクトに無駄無く丁寧に作られています。パーツも安マイクは全部セラコンだったりしますがC1は要所に質の良い部品を使い気を付けて作られているので確かに音は良いです。フィルムコンは何処のか？メーカ銘など無いです。千石に買って来た指月のフィルムコンに良く似ています。

またこのマイク、使い始めとしばらく使ってからでは音が違ってきます。使っているうちにゲインが上昇し音も良くなります。おそらく電源用電解コンは中国製ですが元々製造過程のエージング不足に加え半田付の熱で弱った処そのまま出荷されていると考えられます。使っているうちに電解コンデンサが修復され音が良くなって行くのでしょう。他の安価マイクも買ってすぐ使ったけどたいした事なくてしばらく放っておいて出してみたら音が良くなった話などありますが同じ現象だと思います。

最近の製品で表面実装部品が多いので大掛かりな改造は難しいでしょうが、いろいろ音質改善は出来ると思うのでトライしたいと思います。

★ RODE NT1 mod

オークションで定番といわれるRODE NT1を入手しました。定番なので一回は使ってみたいがどうしようかと思っていた処でした。今はNT1A というタイプになっていますが中古でオークションでならいいか。このマイク海外のサイトでも評判は半々で、概ね「ボーカル録りには良いけれど高域が強過ぎる」が平均的なレビューでした。

で、最初にテナーを録音して感じた事「なんだこれは」「高域痛すぎ」、、、他にアルト／ソプラノで試しました。マイクポジションにもよりますが言うなればスムースJazzのエンハンサを利かせた様な音になります。リバーブ深めにかけるとまんまその様な音になります。

だいぶ好みと違うのでこれは手を加えるしか無いか、、、ととりあえず受動部品の交換からはじめます。配線は殆どスルーホールなので改造はやりやすい。

回路はシンプル。M-Audio Pulsarと同じ。先ずマイクカプセルから初段FETへつながれFETソース／ドレイン側から信号を取り出しトランジスタ２個のエミッタフォロアでHot/Cold信号を取り出す。FETはJ305 それなりに名が通ったもの。FETからTrへのカップリング (C1,C2)の容量が0.1μFと小さいですね。これは2.2μFに交換。直列のインダクタが入っていますが、LTSpiceのシミュレーションでこの位置のインダクタは高域を伸ばす作用に働く様に見えてこれは金属皮膜抵抗に交換。RFノイズ用が積層セラミックだったのをフィルムに交換。電源系の電解コンデンサもをPulsarと同じく交換(日ケミKRGシリーズ) ペアとなるパーツは相対誤差0.5%以内になる様選別しました。

ライトな改造ですが、この後の音。高域のイタい感じは減り分解能は良くなりましたがやはり全体にハイ上がりです。オールドなテナーの音にはイマイチ。高域をよく拾ってくれるのでソプラノをサイドから一本で録るのには良いと思います。ボーカルも高域がはっきりするのでパンチが利いた感じで良いでしょう。

マイク情報は recordinghacks.com がとても詳しい。これによりますとRODE NT1のカプセルは他の機種 NT2,NT1000 etc とも違うカプセルの様です。要するにこれがこのマイクの音なわけでしょう。受動部品やFETなど交換してもあまり差はないのじゃないかと考えられます。実際NT1改造品はカプセルごと交換するものばかりでした。なるほど。これは実際にやってみないと分からない。自分で使うのにはちょっと、、、という事でオークション出しました。

★ M-Audio Pulsar 改造-2

M-Audio Pulsarの再改造です。取り外したパーツを調べたところ定数が異なっていたので別途秋月からオーダーして再交換。それとRFノイズ用セラミックもフィルムコンデンサに交換。初段FETからエミッタフォロアへのカップリング4.7μFは結構大きいのでニチコンMUSEのバイポーラ電解を使いました。大きさはギリギリです。一連の改造はこれで一応終わりとします。ボディが小さい上に表面実装部品が多いのでこの変が限界かと思います。FET交換も考えましたがバイアス調整にシンクロとか必要なのでこれはあきらめます。そこまでするなら一から回路作ってしまった方が早いかも。

結果は大変良くなっています。全体にヌケの良い分解能の良い音になっています。Pulsarと同じ様なペンシル型スモールダイアフラムマイクは他にBehringer B5があり改造途中ですが（後程書きます）そちらと比べても良いと思います。回路を追い込んで行っても最終的にはダイアフラムの音がマイクの音になるのでM-Audioはそれなりに良いカプセルを使っているのだと思われます。他にも Behringer C2等も改造中なのでそれはまた後で。

★ マイク改造　

練習録音するのにマイクを何種類か試していたのですが、どうも音が気になってしょうがない。そこでマイクの改造を思いついた。だがコンデンサーマイクの改造については国内ではBehringer ECM8000,パナソニックユニット改造の話ばかりで十分な情報がありません。音響機器改造してくれる人もある様ですが同じく詳しい情報は流れていません。

あれこれ調べて分かった事。海外ではレコーディングマイクの改造は数年前からごく一般的に当たり前にやられていて情報は豊富にある。回路図も解析されたものが公開されているし、AKGやノイマンという著名なメーカーでは回路図は既に公開されていました。

ホームレコーディングのユーザが日本もそこそこ多いですが海外と比べるとまだまだ少数なのでしょう。国内流通のマイクロフォンメーカーも格段に少ないです。マイクは改造して使うのが当たり前というのが当たり前で、マイク改造を生業としている業者やエンジニア、Yahoo.comのマイク自作グループ、マイクパーツ販売等盛り沢山。日本は遅れている。

そんなわけで中古マイクをオークションで仕入れたのでその中から選んで改造を始めてみた。最初に改造したのは M-Audio Pulsar , 現在はPulsar II となっています。楽器用のコンデンサーマイク。楽器用と言ってもギターとかを想定している様でSax等には向かない感じではありますが。マイクの回路はそんなバリエーションがある訳ではなく改造にもポイントがあり、信号系に入る素子を質の良い物に交換するのが標準。特に製造が大抵中国台湾なので部品の選別はポイントです。マイクカプセルFET直結とFET出力からトランジスタバッファのカップリングをフィルムコンに交換。この時にバランス出力に対応する二個は相対誤差の少ない物を選別する事。XLRコネクタ直結の抵抗も二個バランスを金属皮膜のバランスを取った物に交換。それと結構大きな電解が三個あるのはすべてマイクの電源系統。これを交換する事で電源が安定し音が良くなります。５年くらい前のマイクだけれど表面実装部品が多くて定数などよく分からないのであとで調べるとカップリングの容量が違っていたりするのでこれは後程また交換予定。本当は表面実装部品は全部取り替えたいですね。

ここまでの改造で、音は全体にクリアになりました。改造の価値は十分にあります。同時にマイクカプセルの特性がそのまま出てくる感じでもあるので回路定数は調整した方が良いかもしれないです。
